Редуктор Volvo XC90 – как избежать поломок и продлить срок службы

Задний редуктор Volvo XC90 – одно из самых уязвимых мест в трансмиссии автомобиля. Ремонт не всегда возможен, а замена обходится в сотни тысяч рублей. В статье вместе с Rusvolvo собрали причины поломок редуктора Volvo, методы диагностики неисправностей и способы продлить ресурс узла.

Конструкция и принцип работы

Редуктор Volvo XC90 состоит из корпуса, главной пары шестерен, дифференциала и подшипников. Корпус изготовлен из алюминиевого сплава. Внутри расположены две шестерни, которые передают крутящий момент от карданного вала на полуоси колес. Дифференциал распределяет мощность между левым и правым колесом, позволяя им вращаться с разной скоростью при поворотах.

Карданный вал подводит вращение к ведущей шестерне редуктора. Ведущая шестерня входит в зацепление с ведомой, которая закреплена на корпусе дифференциала. Дифференциал через сателлиты передает момент на полуоси и вращает колеса.

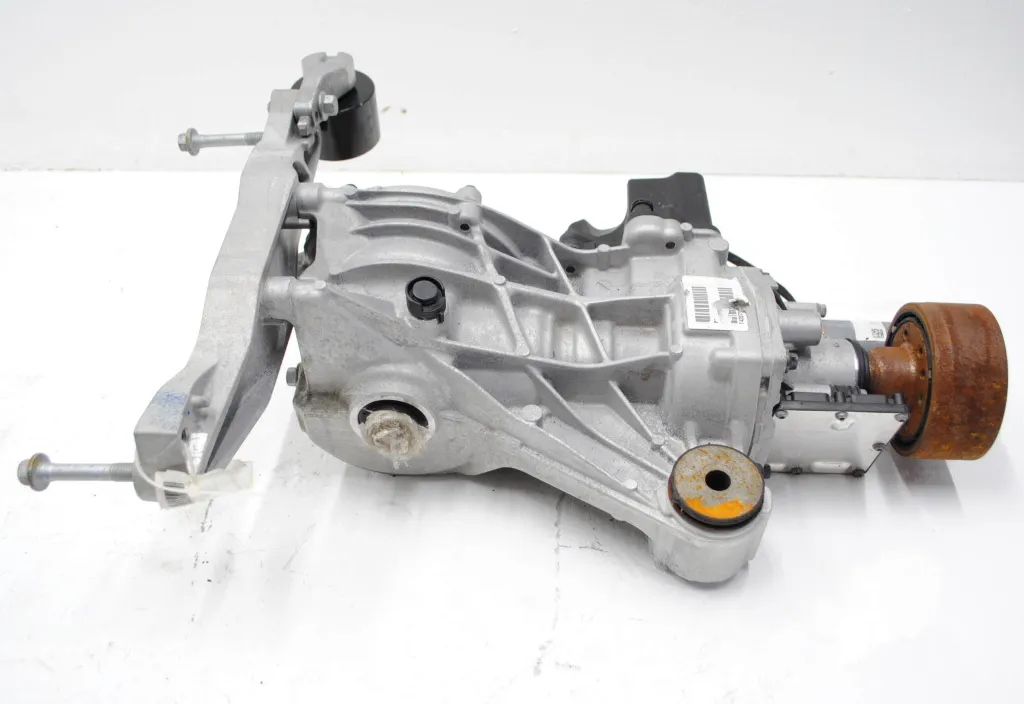

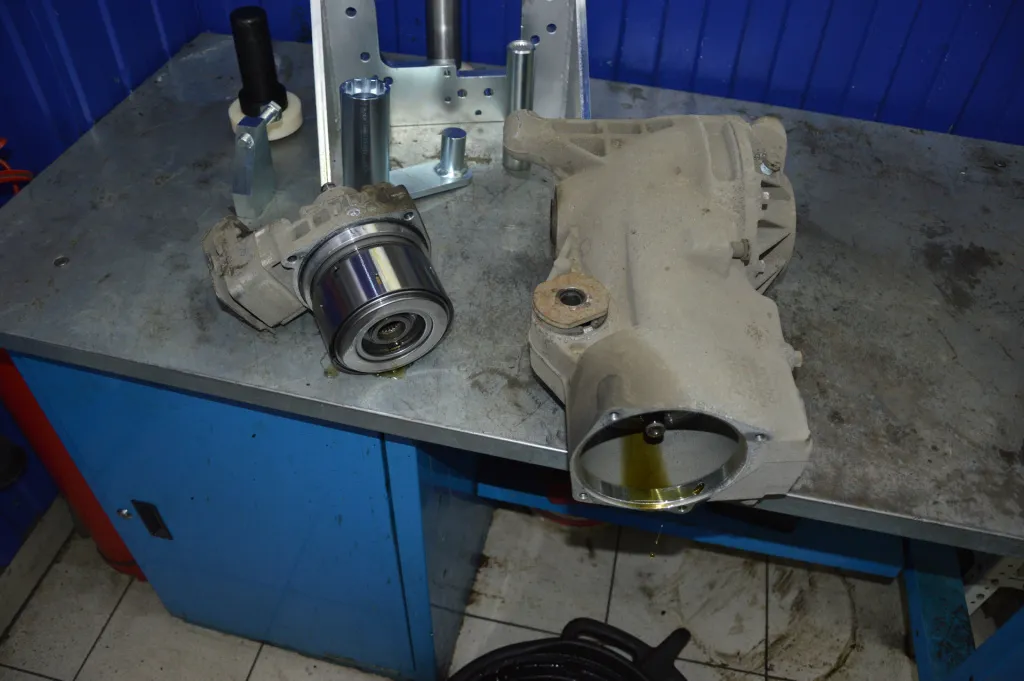

Передний редуктор XC90 интегрирован в коробку передач и конструктивно объединен с главной передачей трансмиссии. Задний редуктор Volvo – это отдельный узел, установленный на подрамнике. Он работает только при включении полного привода через муфту Haldex.

Особенности поколений

I поколение (2002-2014): редукторы комплектовались гипоидной передачей с передаточным числом 3,73 для двигателей T6 и 4,10 для дизельных версий. Задний редуктор работает совместно с муфтой Haldex 3-го и 4-го поколения.

II поколение (2015-настоящее время): инженеры изменили конструкцию заднего редуктора, добавив электронное управление блокировкой. Передаточное число унифицировано – 3,91 для всех модификаций. Новое поколение использует муфту Haldex 5-го поколения с улучшенным откликом.

Редукторы Volvo XC90 оснащены магнитными пробками для сбора металлической стружки из масла. Подшипники конические, роликовые – рассчитаны на пробег до 200 тысяч километров. Сальники изготовлены из фторкаучука, устойчивого к температурным перепадам от -40°C до +150°C.

6 признаков неисправного редуктора Volvo

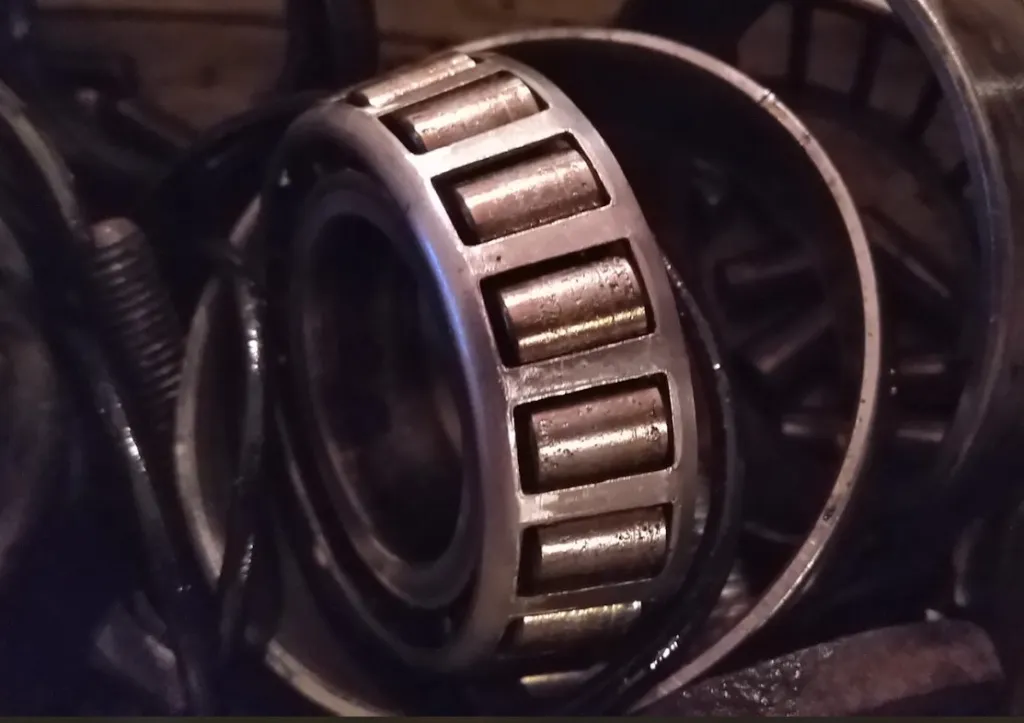

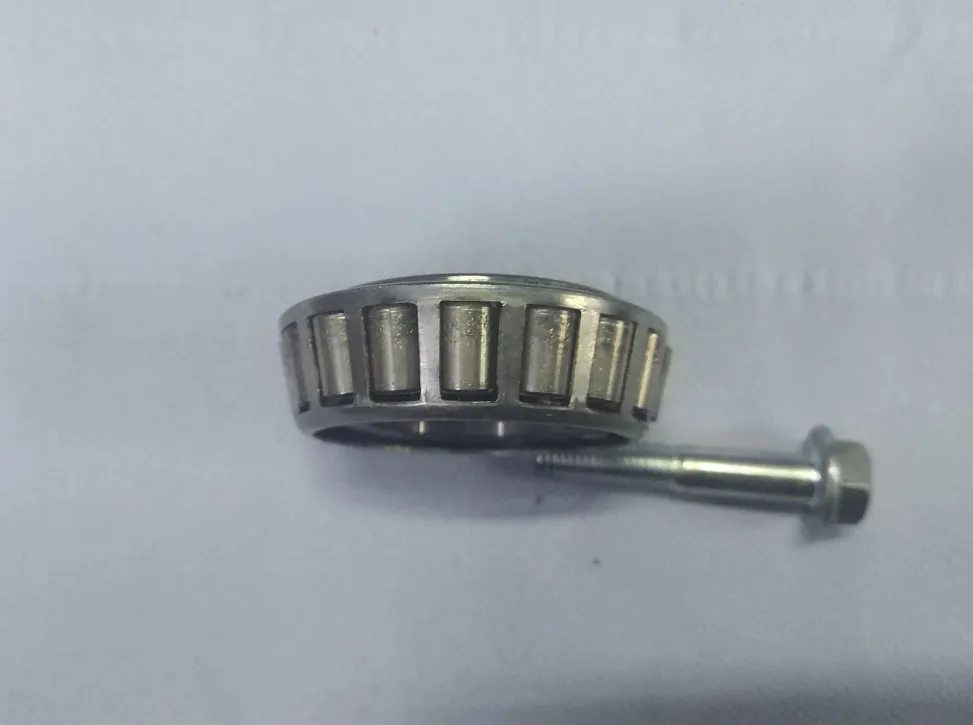

• Гул при движении указывает на износ подшипников ведущей шестерни. Звук усиливается при наборе скорости и затихает при движении накатом. Интенсивность гула нарастает по мере износа подшипников.

Гул меняет тональность при повороте руля. При повороте направо звук усиливается со стороны левого колеса, при повороте налево – с правого. Это помогает отличить шум редуктора от гула ступичных подшипников, который остается постоянным при поворотах.

• Вой при разгоне свидетельствует об износе зубьев главной пары. Звук появляется при нагрузке на редуктор и пропадает при отпускании педали газа.

• Стук при трогании с места и переключении передач сигнализирует о люфте в зацеплении шестерен. Причина – износ зубьев, ослабление крепления ведущей шестерни. Стук сопровождается вибрацией.

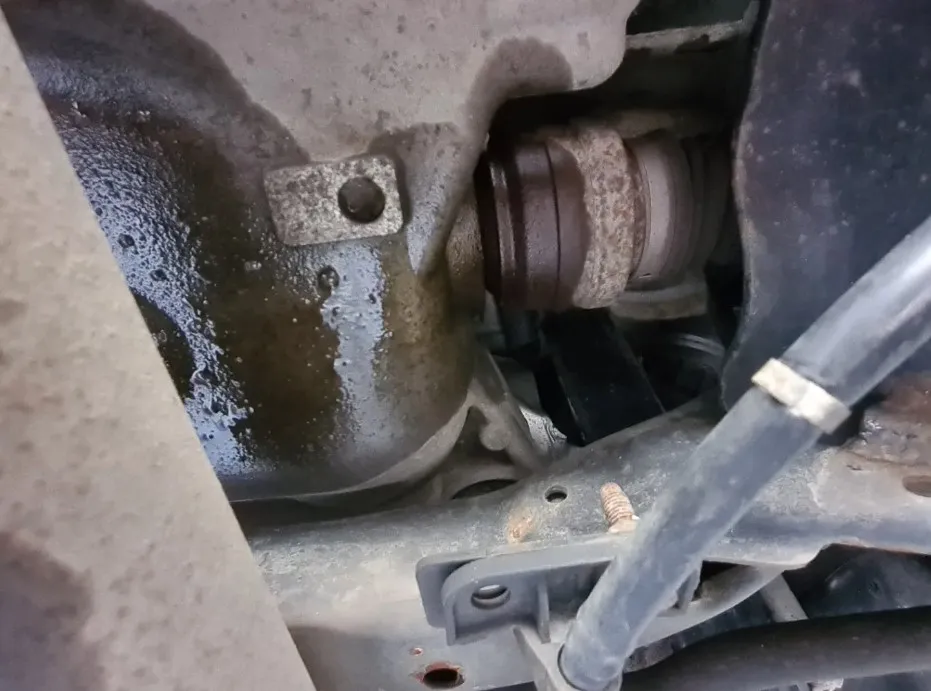

• Масляные пятна появляются при износе сальников. Течь обнаруживается на фланце карданного вала, полуосях или сапуне редуктора Volvo. Снижение уровня масла ускоряет износ деталей механизма.

Запах горелого масла в районе заднего моста появляется при перегреве редуктора. Масло попадает на горячий выпускной тракт через негерметичный сапун. Запах усиливается после длительного подъема или буксировки.

• Вибрация на скорости 90-110 км/ч возникает при дисбалансе карданного вала или износе крестовин. Вибрация передается через редуктор на кузов Volvo XC90.

• Ошибки системы полного привода. Неисправности указывают на проблемы с муфтой, насосом Haldex, датчиками ABS, низким уровнем масла. Точную причину можно узнать только при помощи диагностического сканера.

Основные причины поломки редуктора

Естественный износ деталей происходит после 150-200 тысяч километров пробега. Зубья шестерен стираются, в подшипниках увеличиваются зазоры. Скорость износа зависит от условий эксплуатации и качества обслуживания.

Недостаточный уровень масла приводит к перегреву и задирам на рабочих поверхностях. Снижение уровня на 30% сокращает ресурс редуктора в 2-3 раза. Загрязнение масла продуктами износа ускоряет износ деталей.

Агрессивный стиль вождения увеличивает нагрузки на редуктор Volvo. Резкие старты с пробуксовкой колес создают ударные нагрузки на зубья шестерен. Заносы приводят к перегреву дифференциала.

Буксировка прицепа массой свыше 2400 кг тоже перегружает редуктор. Длительное движение на высокой скорости вызывает перегрев масла.

Использование неоригинальных запчастей сокращает ресурс редуктора. Китайские подшипники выходят из строя через 30-50 тысяч километров. Неоригинальные сальники начинают течь через 10-15 тысяч километров эксплуатации.

Последствия игнорирования неисправностей

Эксплуатация с изношенными подшипниками приводит к перекосу шестерен. Неравномерный контакт зубьев вызывает их ускоренный износ. Через 10-15 тысяч километров езды с гулом потребуется замена не только подшипников, но и главной пары.

Движение с низким уровнем масла в редукторе Volvo XC90 вызывает задиры на шестернях через 500-1000 километров. Металлическая стружка попадает в подшипники и разрушает их, восстановление после работы без масла невозможно.

Игнорирование люфта в редукторе приводит к разрушению зубьев при резком торможении. Обломки зубьев блокируют вращение шестерен. Заклинивание редуктора на скорости вызывает блокировку задних колес и потерю управления.

Методы продления срока службы редуктора Volvo

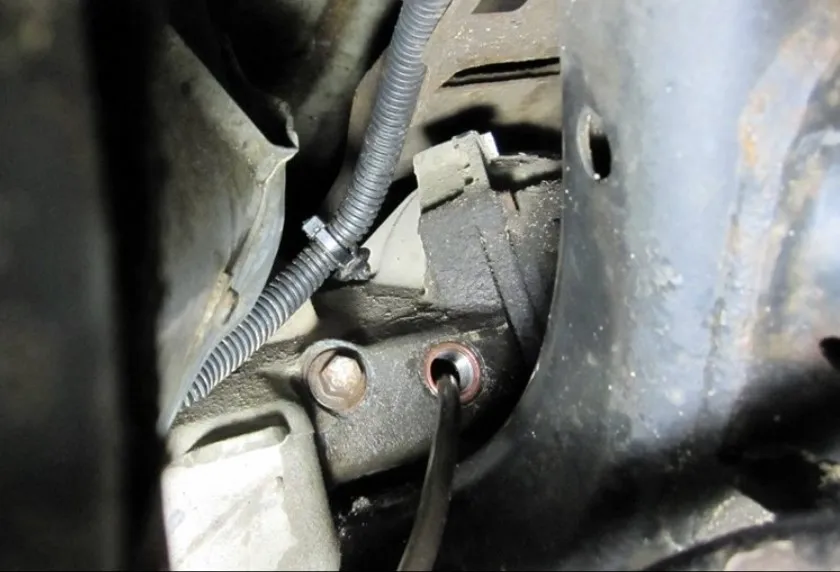

Замена масла каждые 80-100 тысяч километров удаляет продукты износа и восстанавливает смазывающие свойства. Рекомендуется контролировать уровень масла каждые 20 тысяч километров. Проверять масло нужно на холодном редукторе, оно должно находиться на уровне нижней кромки отверстия.

Диагностика сальников во время ТО выявляет начальные признаки течи. Запотевание указывает на износ. Поменять сальник стоит дешевле, чем покупать новый редуктор.

Ограничение массы буксируемого прицепа до 2000 кг снижает нагрузку на трансмиссию. При буксировке скорость движения не должна превышать 90 км/ч. После буксировки на расстояние свыше 200 километров редуктору Volvo требуется время на охлаждение – до 30 минут.

Плавный разгон и торможение уменьшают динамические нагрузки. Трогание с места без пробуксовки колес исключает ударные нагрузки на зубья шестерен. Прогрев первые 5 километров зимой снижает износ при холодном запуске.

Диагностика редуктора каждые 20 тысяч километров выявляет неисправности на ранней стадии. Проверка люфтов, уровня шума, температуры корпуса определяет техническое состояние узла. Параметры работы муфты Haldex можно считать только компьютерной диагностикой.

Критерии замены редуктора Volvo XC90

Люфт ведущей шестерни свыше 0,3 мм требует замены детали. Увеличенный зазор вызывает удары при изменении нагрузки. Регулировка преднатяга подшипников временно устраняет люфт, но не решает проблему износа.

Постоянная течь масла через корпус указывает на трещины. Сварка не обеспечивает герметичность под давлением. Замена корпуса экономически нецелесообразна из-за высокой стоимости детали.

Износ зубьев главной пары свыше 30% делает ремонт нерентабельным. Замена главной пары требует профессионального оборудования и квалификации механика. Стоимость ремонта составляет 70-80% от цены новой детали.

Для установки нового редуктора потребуется подъемник. Центровка относительно карданного вала выполняется с точностью 0,1 мм. Неправильная установка вызывает вибрации и ускоренный износ крестовин кардана.

Возможности восстановления

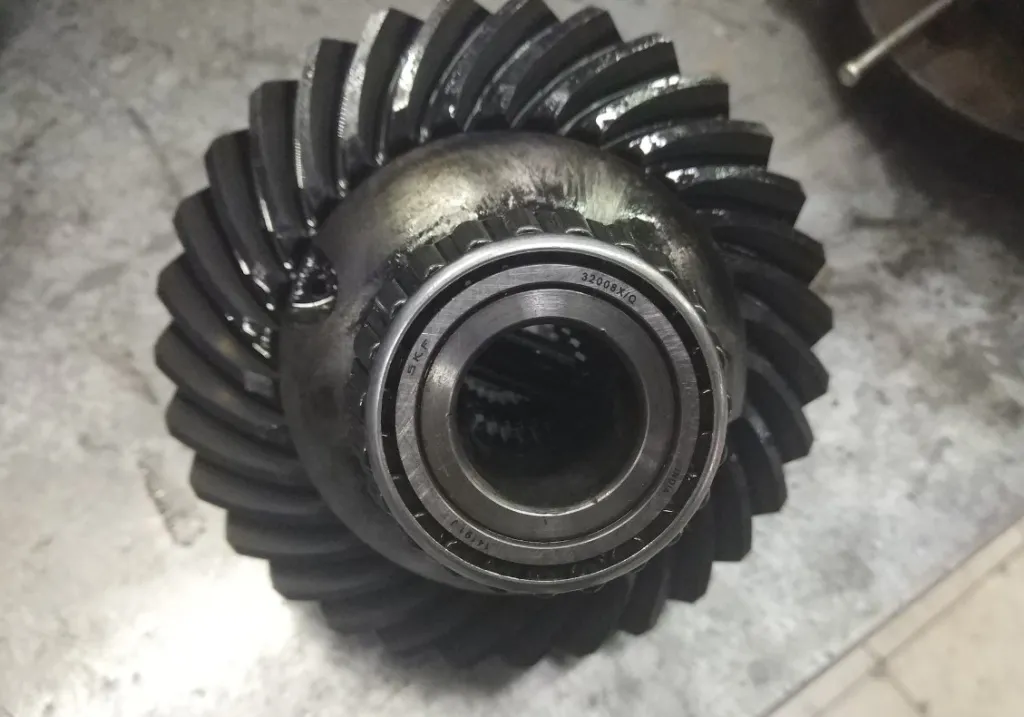

Замена подшипников экономически оправдана при пробеге до 200 тысяч километров. Стоимость ремонта составляет 20-30% от цены нового агрегата. После замены подшипников редуктор Volvo проработает еще 100-150 тысяч километров.

Восстановление посадочных мест подшипников методом наплавки применяется при износе корпуса. Процедура требует специального оборудования и последующей механической обработки. Восстановление продлевает ресурс на 80-100 тысяч километров.

Замена только сальников целесообразна при отсутствии других неисправностей. Одновременно проверяются рабочие поверхности валов на наличие выработки. Полированная выработка глубиной более 0,2 мм требует восстановления вала или установки ремонтной втулки.

Правила эксплуатации Volvo после замены редуктора

Первые 500 километров нужно посвятить обкатке. Рекомендуется ограничить скорость движения на 80 км/ч, исключить резкие ускорения и буксировку. Во время обкатки прирабатываются зубья шестерен и формируется оптимальный контакт. Замена масла после 1000 километров удаляет продукты приработки деталей. Повторная замена выполняется через 10-15 тысяч километров.

Контроль температуры корпуса редуктора первые 2000 километров выявляет проблемы с установкой. Нормальная температура составляет 60-80°C после 30 минут движения. Перегрев свыше 100°C указывает на неправильную регулировку зацепления.

Проверка уровня шума на разных скоростях определяет качество сборки. Гул на скорости 60-80 км/ч свидетельствует о неправильной регулировке подшипников. Вой при разгоне указывает на некачественную обработку зубьев шестерен.

Диагностика муфты Haldex после замены редуктора проверяет работу системы полного привода. Калибровка электронного блока управления адаптирует параметры к новому редуктору Volvo. Тест-драйв в разных режимах подтверждает корректную работу трансмиссии.

Итоги

Редуктор Volvo XC90 прослужит 300-400 тысяч километров при соблюдении регламента обслуживания и правил эксплуатации. Самостоятельная диагностика и ремонт требуют квалификации и оборудования. Специалисты автосервиса выполнят точную диагностику, определят причину неисправности и проведут качественный ремонт. Профилактическое обслуживание в сервисе обходится в 20-30 раз дешевле замены редуктора.
